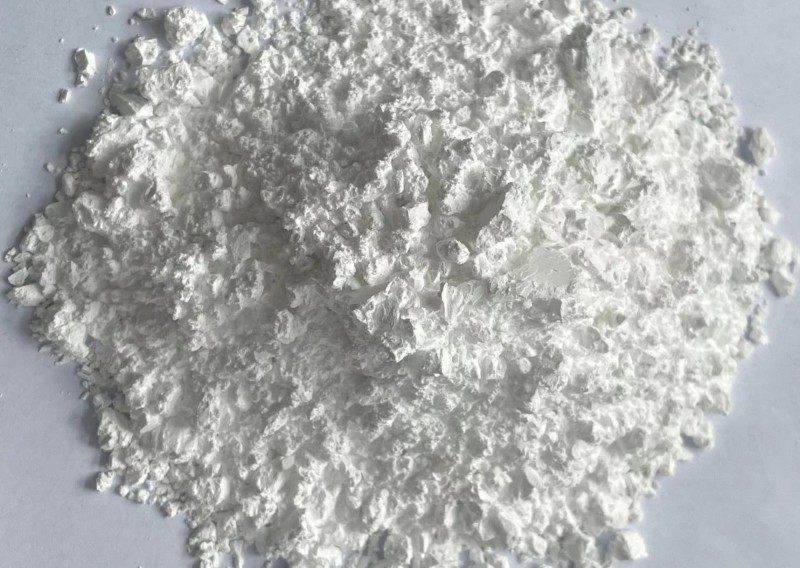

点击图片查看原图
协效阻燃剂 阻燃特点：
1．白度高(大于98%)且耐高温（tga 1%失重温度大于600℃），适用于pa、pbt、pet、pp、abs、hips、pe等材料，制备的产品不变色，热稳定性好。
2、该产品可以等量代替50%的三氧化二锑且价格便宜，因此可以为客户降低生产成本。
3、该产品替代50%的三氧化二锑后，制备的产品比完全用三氧化二锑的改性产品相比较，拉伸强度、弯曲强度等相同，但是材料的断裂伸长率及抗冲击强度等要提高。同时在阻燃材料中还起到一定的阻燃抑烟抗滴落效果，是一种理想的协效阻燃剂。
推荐用量：
在abs、pbt、pet、pa、ps、pp、pe的卤系阻燃体系中，按取代50%的三氧化二锑用量添加。
协效阻燃剂实际应用举例：
1．阻燃abs的改性配比
序号 abs% 十溴二% sb2o3% cpe/增韧/ptfe% 协效阻燃剂%钡% 阻燃等级
1 82 11 4 3 0 0 ul94v-0(3.2mm)
2 82 11 2 3 0 2 不阻燃
3 82 11 2 3 2 0 ul94v-0(3.2mm)
备注：以上三配方材料各项力学性能无明显变化。
2、阻燃pp改性配方
序号 共聚pp% tbc sb2o3% 协效阻燃剂% 滑石粉% 阻燃等级
1 91 6 3 0 0 ul94v-2(1.6-3.2 mm)
2 91 6 1.5 0 1.5 不阻燃
3 91 6 1.5 1.5 0 ul94v-2(1.6-3.2mm )
备注：以上三配方材料各项力学性能无明显变化。
3、阻燃pbt改性配方
序号 pbt 玻纤% 阻燃剂beo% sb2o3% 协效阻燃剂% 滑石粉% 阻燃等级
1 52 30 12 5 0 0 ul94v-0(0.4-3.2 mm)
2 52 30 12 2.5 0 2.5 不阻燃
3 52 30 12 2.5 2.5 0 ul94v-0(0.4-3.2mm )
备注：以上三配方材料各项力学性能无明显变化。
